Waarom bieden X-ringen betere afdichtingsprestaties dan O-ringen?

Bij de selectie van industriële afdichtingscomponentenO-ringenzijn de meest gebruikte basisafdichtingselementen, met een eenvoudige structuur en lage kosten die geschikt zijn voor de meeste lichte toepassingen. In scenario's met heen en weer gaande bewegingen onder hoge druk en grote drukschommelingen leveren X-ringen echter een aanzienlijk betere afdichtingsstabiliteit en duurzaamheid, wat een veel voorkomende vraag is die door veel ingenieurs en inkoopprofessionals wordt gesteld.

Vergelijkingsdimensie	X-ring	O-ring
Doorsnedestructuur	Kruisvormige doorsnede met 4 afdichtingslippen	Ronde doorsnede met een enkel afdichtingsoppervlak
Initieel afdichtingsvermogen	Levert betrouwbare afdichting bij lage druk, waarbij slechts een kleine hoeveelheid voorcompressie nodig is	Zwakke afdichtingsprestaties bij lage druk; Er is een grote voorcompressie vereist om een ​​goede pasvorm op het oppervlak te garanderen
Aanpassingsvermogen bij hoge druk	Beschikt over een drukzelfverhogend effect: hoe hoger de druk, hoe strakker de afdichting	De dwarsdoorsnede wordt gemakkelijk onder hoge druk in de groefopening geëxtrudeerd, waardoor schuifschade ontstaat
Torsie weerstand	Symmetrische structuur met uniforme spanningsverdeling; niet gevoelig voor draaien tijdens heen en weer gaande beweging	Een cirkelvormige doorsnede is gevoelig voor torsie en verkeerde uitlijning, waardoor slijtage wordt versneld
Operationele wrijvingsweerstand	Meerdere lippen verspreiden de contactdruk, wat resulteert in een lagere en stabielere wrijvingsweerstand	Contact over het volledige oppervlak genereert hoge wrijving en hoge weerstand tijdens heen en weer gaande werking

Wat het afdichtingsprincipe betreft, hebben O-ringen een cirkelvormige dwarsdoorsnede en passen ze tegen afdichtingsoppervlakken door de veerkracht die wordt gegenereerd door compressie van de dwarsdoorsnede. Onder lage drukomstandigheden leidt onvoldoende contactdruk vaak tot microlekkage. In omgevingen met hoge druk wordt de doorsnede gemakkelijk in de groefopening geëxtrudeerd, waardoor torsie- en schuifschade ontstaat. Tijdens heen en weer gaande bewegingen slijten ze snel en hun afdichtingsprestaties verslechteren snel gedurende de levensduur.

Vergelijkingsdimensie	X-ring	O-ring
Aanbevolen werkdruk	Middelhoge druk heen en weer gaande omstandigheden (0–40 MPa)	Statische afdichting bij lage druk / lichte belasting bij lage snelheid (0–10 MPa)
Toepasselijke bewegingstypen	Heen en weer gaande beweging, oscillerende beweging, rotatie met korte slag	Statische afdichting, heen en weer gaande korte slag bij lage snelheid
Gemiddelde levensduur	Ongeveer 1,5–2 maal zoveel als O-ringen onder identieke werkomstandigheden	Snelle slijtage en korte levensduur onder conventionele heen en weer gaande omstandigheden
Onderhouds- en vervangingsfrequentie	Lange vervangingscyclus met minder uitval van apparatuur	Frequente vervanging, wat leidt tot hoge kosten voor uitval van apparatuur
Kosten voor de volledige levenscyclus	Iets hogere aankoopprijs per eenheid, maar lagere totale bedrijfs- en onderhoudskosten	Lage eenheidskosten, maar hoge totale kosten vanwege frequente vervanging

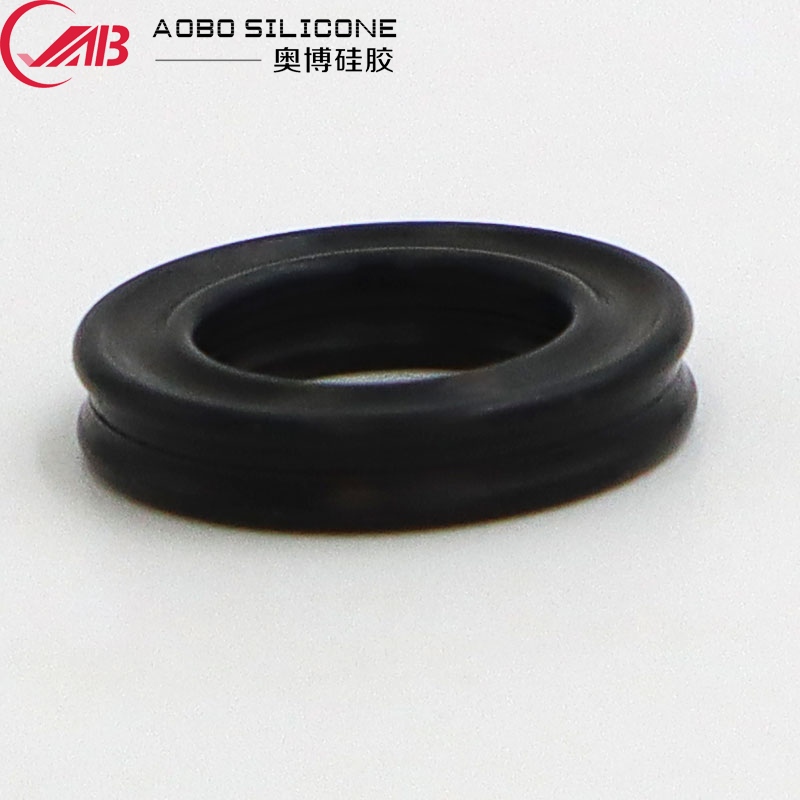

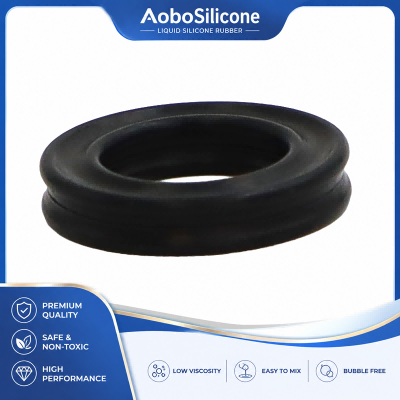

Het unieke kruisvormige dwarsdoorsnedeontwerp vormt de kern van de superieure prestaties van dit afdichtingselement. De structuur met vier afdichtingslippen van X-ringen maakt een gelijkmatigere drukverdeling over het contactoppervlak mogelijk, waardoor een betrouwbare initiële afdichting ontstaat, zelfs bij lage druk zonder overmatige voorcompressie, terwijl ook de wrijvingsweerstand bij het opstarten van de apparatuur en het energieverbruik tijdens het gebruik worden verminderd.

Naarmate de werkdruk stijgt, werkt de vloeistofdruk op de afdichtingslippen, waardoor ze strakker tegen de binnenwand van de groef worden gedrukt en een zelfbekrachtigend afdichtingseffect ontstaat: hoe hoger de druk, hoe steviger het lipcontact en hoe beter de afdichtingsprestaties. De symmetrische dwarsdoorsnedestructuur vermindert bovendien het risico op torderen tijdens de installatie aanzienlijk. Met een uniforme spanningsverdeling tijdens heen en weer gaande beweging en gelijkmatige slijtage presteert hun levensduur aanzienlijk beter dan die van standaard O-ringen.

Voor apparatuur die langdurig onder hoge druk heen en weer beweegt, zijn X-ringen een kosteneffectievere afdichtingsoplossing die lekkagefouten effectief vermindert en de kosten voor bediening, onderhoud en vervanging van componenten verlaagt.

Als directe fabrikant met 23 jaar ervaring in de productie van siliconenproducten, is Aobo gespecialiseerd in de productie van siliconenafdichtringen van alle specificaties. Wij bieden een volledig assortiment kwaliteitsproducten, waaronder producten van voedingskwaliteit, medische kwaliteit en industriële kwaliteit. Alle artikelen worden geproduceerd in een stofvrije werkplaats van klasse 100.000, waar op maat gemaakte matrijsontwikkeling mogelijk is en de maattolerantie binnen ± 0,05 mm wordt gecontroleerd.

Klik op de onderstaande link om de productdetails te bekijken. Er worden gratis monsters verstrekt om te testen; wij ondersteunen prototyping in kleine batches en aangepaste bestellingen voor de buitenlandse handel.

---
