Welke internationale normen zijn van toepassing op X-Ringen? Een gedetailleerde uitleg van gemeenschappelijke dimensionale standaardsystemen

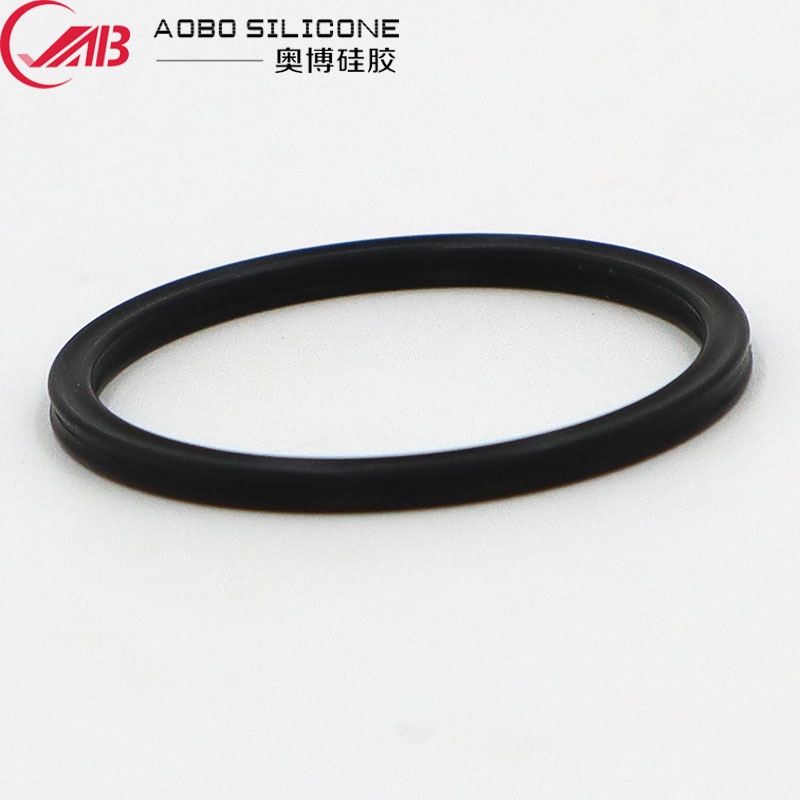

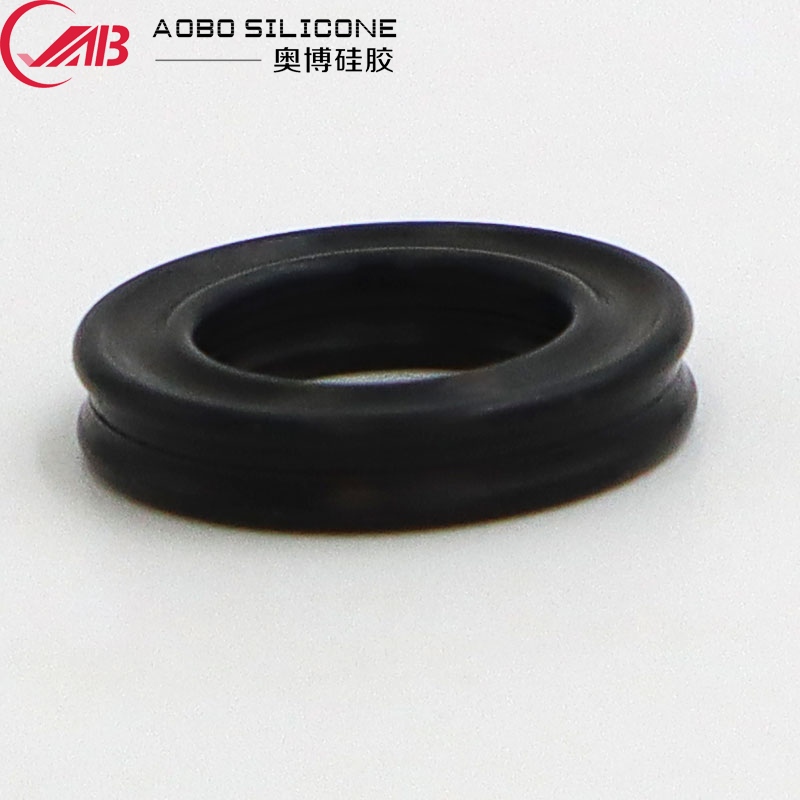

In dynamische afdichtingsscenario's zoals hydraulische en pneumatische systemen, bouwmachines en werktuigmachines,X-ringen(ook wel quad-ringen genoemd) vervangen geleidelijk de traditionele O-ringen voor praktische toepassing, dankzij de voordelen van hun vierlippenstructuur: lage wrijving, rolweerstand en stabiele afdichtingsprestaties. Tijdens het selectieproces is het verduidelijken van het bijbehorende maatstandaardsysteem een ​​kernvoorwaarde om afdichtingscompatibiliteit en betrouwbaarheid op lange termijn te garanderen.

Momenteel bestaat er in China geen onafhankelijke nationale norm specifiek voor X-ringen. In de industrie is het gebruikelijk om te verwijzen naar het maatsysteem gespecificeerd in GB/T 3452.1Hydraulische vloeistofkracht — O-ringen — Deel 1: Maatseries en toleranties, en aanpassingen maken in combinatie met de structurele ontwerpspecificaties voor heen en weer bewegende afdichtingen in de GB/T 10708-serie. Omdat X-ringen een kruisvormige doorsnede hebben, zijn hun kernafmetingen inclusief binnendiameter en doorsnedediameter uitwisselbaar met O-ringen met dezelfde specificatie. Alleen parameters zoals compressieverhouding en groefbreedte in het groefontwerp hoeven afzonderlijk te worden aangepast op basis van de kenmerken van de vierlippenstructuur.

Het meest toegepaste systeem wereldwijd is de Amerikaanse standaard AS568A. De afmetingen van de X-ringen van de overgrote meerderheid van afdichtingsfabrikanten komen strikt overeen met de dimensionale volgorde van de O-ringen van deze norm, waardoor productselectie rechtstreeks via AS568-specificatiecodes mogelijk is. Bovendien wordt de internationale metrische norm ISO 3601 ook door grote mondiale fabrikanten overgenomen, waardoor deze geschikt is voor het matchen van exportapparatuur en Europese hydraulische systemen. Voor de ondersteuning van Japanse apparatuur wordt meestal verwezen naar afmetingen die overeenkomen met de JIS B2401-standaard.

Door de systeemverschillen tussen X-ringstandaarden duidelijk te begrijpen, kunnen selectiemismatches effectief worden voorkomen en de uitwisselbaarheid van afdichtingen tussen merken aanzienlijk worden verbeterd. De kernverschillen tussen verschillende normen liggen in maateenheden, tolerantiegraden en specificatiereeksen. De Amerikaanse norm gebruikt inches als basiseenheid, terwijl de ISO- en Chinese nationale normen metrische millimeters hanteren. Bij de selectie moet rekening worden gehouden met de eenheidsconversie om afdichtingsfouten veroorzaakt door maatafwijkingen te voorkomen. Het redelijk afstemmen van de X-ringstandaarden op de werkelijke werkomstandigheden is de sleutel tot het verlagen van de onderhoudskosten van apparatuur en het verlengen van de levensduur van afdichtingen.

Als u een volledige dimensionale vergelijkingstabel nodig heeft voor relevante normen, groefontwerpparameters of op maat gemaakt selectieadvies voor hydraulische heen en weer gaande omstandigheden, neem dan contact met ons op voor professionele technische ondersteuning. Wij bieden op maat gemaakte afdichtingsoplossingen met volledige specificaties op basis van uw vereisten.
